Ürün Açıklaması

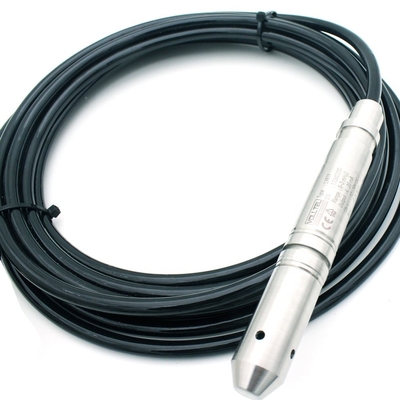

APT310 seviye verici özel yapıya ve uygulamalara sahiptir.Yüksek doğruluk, küçük hacim, stabilite, ayrıca aşınmaya, yağa, asit ve alkaliye karşı direnci ve farklı durumlarda ölçüm gereksinimlerini karşılayabilmesini sağlayan yüksek yoğunluklu gaz kurşun kablosuna sahiptir.Kanalizasyon, nehir ve göllerin arıtılmasının yanı sıra kanal, büyük nehirler, l rezervuarlar ve kıyı şeridi izlemede yaygın olarak kullanılmaktadır. Bu ürün, kendinden güvenlik sertifikasına, patlamaya dayanıklı sertifikaya ve CE sertifikasına sahiptir. polarite.
Özellikleri
*316L paslanmaz çelik diyafram
*MEAS TE basınç hücresi, %0,25 FS, %0,5 FS
*Çap uzunluğu sadece Ø19 mm
*Seviye 50cm'den 600m'ye kadar değişir
* Güçlü parazit önleyici, uzun vadeli kararlılık
* IP68 tam sızdırmaz plastik su geçirmez tasarım
*Geniş aralık, Gösterge, Mutlak ve kapalı gösterge tipi için mevcuttur
*-35°C~125 °C Geniş çalışma sıcaklığı kapsamı
*Düşük sıcaklıkta -30°C'de uzun süre çalışma
*EMI/RFI Reddi *Aşırı gerilim ,Ters Polarite ve kısa devre koruması
*Müşteriler PU, PE veya PTFE kablo uzunluklarını özelleştirebilir
|
APT300 Serisi Basınç Sensörünün Özellikleri
|
||||
|
1
|
Almanya teknolojisi Seramik sensörler, 10 yıllık tasarım
|
|||
|
2
|
Devrede Ti özel entegre işleme çipi kullanılmıştır.
|
|||
|
3
|
Otomatik sıcaklık telafisi -40~80
|
|||
|
4
|
Üstün Uzun vadeli Kararlılık, düşük sıcaklık kayması, yüksek hassasiyet
|
|||
|
5
|
Çoklu elektrik bağlantısı isteğe bağlıdır, kolay kurulum
|
|||
|
7
|
Geniş aralık, Gösterge, Mutlak ve kapalı gösterge tipi için mevcuttur
|
|||
|
8
|
HVAC Sistemleri ·Enerji ve Su Arıtma
|
|||
|
9
|
EMI/RFI Reddi
|
|||
Boyut Bilgileri
Üretim Spesifikasyonu
Ortam Sıcaklığı: 25°C (belirtilmedikçe)
|
Parametre
|
Veri
|
||||||
|
Basınç Aralığı
|
0~0.01....10MPa / 0-0.5M.......500mH2O
|
||||||
|
Basınç tipi
|
gösterge (G), mutlak (A)
|
||||||
|
aşırı basınç
|
%200FS
|
||||||
|
Patlama basıncı
|
%300FS
|
||||||
|
elektronik tel
|
2 Tel
|
3 Tel
|
|||||
|
Çıkış sinyali
|
4~20mA
|
0~5VDC
|
1~5VDC
|
0~10VDC
|
0,5~4,5VDC
|
0,5~4,5 V radyo metriği
|
RS485 Modbus RTU
|
|
Güç kaynağı
|
12 ~ 30VDC, tipik değer: 24VDC
|
10~30 VDC
|
10~30VDC
|
12~30VDC
|
5 V DC
|
5 V DC±%5
|
10-30VDC╱
3-5VDC |
|
Kesinlik
(dahil: doğrusal olmama, tekrarlanabilirlik, histerezis, sıfır sapma, tam sapma) |
≤0.1%FS ≤0.15 ≤0.2%FS ≤0.25%FS(tip.) ≤0.5%FS(maks.)
|
||||||
|
Uzun vadeli istikrar
|
≤0.2%FS/yıl
|
||||||
|
Çalışma Sıcaklığı
|
−25℃~85℃ −40℃~100℃(Özelleştirilmiş)
|
||||||
|
Saklama derecesi
|
-40℃~125℃
|
||||||
|
Sıcaklık Telafisi
|
-10℃~80℃ (Standart)
|
||||||
|
Sıfırın sıcaklık katsayısı
|
±0.1%FS/°C
|
||||||
|
Açıklığın sıcaklık katsayısı
|
±0.05%FS/°C
|
||||||
|
Yalıtım direnci
|
100MΩ@250VDC
|
||||||
|
Orta uyumlu
|
Su veya 316L Paslanmaz Çelik ile Uyumlu
|
||||||
|
Kısa devre korumalı
|
Evet
|
||||||
|
Ters polarite koruması
|
Evet
|
||||||
|
elektronik bağlantı
|
Sabit kablo ve su geçirmez IP68
|
||||||
|
Basınç arayüzü
|
Gösterge basıncı;Mühürlü mastar ve mutlak isteğe bağlı
|
||||||
|
Basınç membranı malzemesi
|
316L paslanmaz çelik
|
||||||
|
Tepki süresi (%10~90%)
|
≤10msn (%90 FS'ye yükselir)
|
||||||
|
Titreşim Şoku
|
10g/5~2kHz,eksenler X/Y/Z/20g yarım sinüs 11ms
|
||||||
|
Su geçirmez
|
IP68
|
||||||
|
Kablo isteğe bağlı
|
PE kablo (Su geçirmez);PUR kablosu (Yağ Geçirmez);PTFE Kablosu( Korozyon Önleyici)
|
||||||
|
Sertifika onayı
|
CE Belgesi mevcuttur.
|
||||||
|
EMC Standardı
|
EN 61326-1:2013;EN 61326-2-3:2013 EN 61000-6-2:2005;EN61000-6-4:2007+A1
|
||||||
|
Ağırlık
|
Net ağırlık yaklaşık 0.35KG, Tam Ambalaj ağırlığı yaklaşık 1.0KG'dir (2 Metre Kablo Dahil)
|
||||||
Ortak kurulum yönteminin şematik diyagramı
1. derin kuyu seviyesi ölçümü
üretim süreci
Paketleme ve Nakliye
Sorgulama bilgileri
Size en uygun basınç transmiterini önermek ve doğru bir fiyat teklifi yapmak için, lütfen sorgu yapacağınız zaman aşağıdaki bilgileri sağlayın ve satışlarımıza gönderin, teşekkürler!
