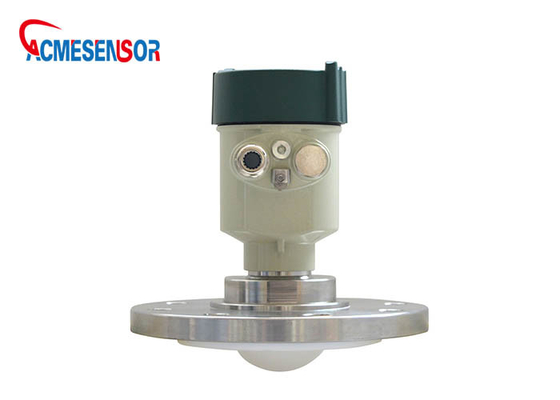

Acmesensor80g 80 ghz bulamaç depolama tankı için radar seviye sensörü
80G Sürekli Frekans Modülasyonu Dalga Radarı Seviye Ölçer
Ürün Açıklaması:
ne Radar Seviye Ölçer'in özellikleri?
Sensör 26G Yüksek Frekanslı radar seviye ölçüm cihazıdır, maksimum mesafeyi 70 metreye kadar ölçer.Anten daha da optimize edilmiş, hızlı yeni mikroişlemci daha yüksek hızlı sinyal işleme olabilir, bu da cihazın reaktörlerde, katı hal depolama kutusunda ve bazı karmaşık ölçüm koşullarında kullanılmasını sağlar.
Seri, 76-81 GHz hızında çalışan, maksimum 120m ölçüm aralığına ve minimum 8cm kör bölgeye sahip FMCW radarıdır.4 telli ve 2 telli uygulamaları destekler.Daha yüksek çalışma frekansı ve daha kısa dalga boyu, onu aşırı tozlu ve + 200℃'ye kadar yüksek sıcaklığa sahip olanlar da dahil olmak üzere katı uygulamalar için ideal kılar.Radar, hızlı ve kolay konumlandırma için bir lens antenine ve flanşa bağlı bir elektronik devreden oluşur.
Ürün parametreleri
|
Sıklık
|
76GHz ~ 81GHz, 5GHz FMCW bant genişliği
|
|
Ölçüm aralığı
|
x0: 0,3 m ~ 60 m
x1: 0.08m~30m x2: 0,6m ~ 120m |
|
Ölçüm doğruluğu
|
±1mm
|
|
Işın açısı
|
3°/6°
|
|
Minimum ölçülen dielektrik sabiti
|
>=2
|
|
Güç
|
15~28VDC
|
|
sinyal çıkışı
|
2x: 4 ~ 20mA veya RS-485
3x: 4~20mA |
|
Arıza çıkışı
|
3.8mA, 4mA, 20mA, 21mA, bekletme
|
|
muhafaza
|
Alüminyum alaşım, paslanmaz çelik
|
|
Anten tipi
|
Kuvars ile izole edilmiş lens anteni/korozif anten/flanş
|
|
Proses sıcaklığı
|
T0:-40~85℃;T1:-40~200℃;T2:-40~500℃;T3:-40~1000℃
|
|
Proses basıncı
|
-0.1~2MPa
|
|
Ürün boyutu
|
Ø100*270mm
|
|
Kablo girişi
|
M20*1.5
|
|
Önerilen kablolar
|
AWG18 veya 0,75 mm²
|
|
koruma sınıfı
|
IP67
|
|
Patlamaya dayanıklı sınıf
|
ExdiaIICT6
|
|
Yükleme metodu
|
Diş veya flanş
|
Ürün Özellikleri
Uygulamalar:
