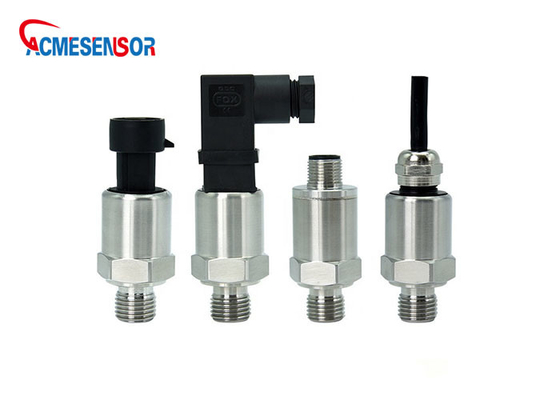

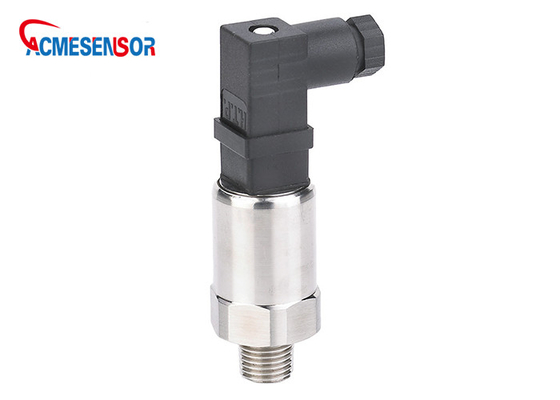

R410a, R22, R134a, R404a APT210 / Yağ Basıncı Sensörü için Ucuz Hava Kompresörü Basınç Dönüştürücü
Ürün Açıklaması
APT210 basınç vericisiAlmanya Seramik sensörlerini veya hassas eleman olarak diffüz silikon yağ dolgulu sensör gövdesini kullanın, sensörlerin milivolt sinyalini standart çıkış voltajına veya akım sinyallerine değiştirmek için yerleşik işleme devresi, doğrudan bilgisayar, kontrol cihazı ve görüntüleme cihazı ile olabilir, vb. Vericide yüksek stabilite, yüksek güvenilirlik ve piezodirençli basınç sensörü ve yüksek performanslı özel devre seçin, genel performans istikrarlı ve güvenilirdir, uzun mesafeli sinyal iletimi gerçekleştirilebilir.Katı hal tasarımına ulaşmak için çok sayıda paslanmaz çelik kaynaktan sonra tam paslanmaz çelik yapının entegrasyonunu benimser, yüksek titreşim direnci ve darbe direnci özellikleri ile kolay kurulum, kötü ortamda uzun süre kullanılabilir.
Boyut Bilgileri
Elektrik Bağlantıları
OUTPUT=Sinyal, VCC=Güç Kaynağı, GND=VCC-&S,Sheild=Toprak
Üretim Spesifikasyonu
Ortam Sıcaklığı: 25°C (belirtilmedikçe)
|
Parametre |
Veri |
|||||
|
Basınç Aralığı |
-0.1...0~0.01...100MPa |
|||||
|
Basınç tipi |
mastar (G), mutlak (A), kapalı mastar (S) |
|||||
|
aşırı basınç |
%150FS |
|||||
|
Patlama basıncı |
%250 FS |
|||||
|
elektronik tel |
2 Tel |
3 Tel |
||||
|
Çıkış sinyali |
4~20mA |
0~5VDC |
1~5VDC |
0~10VDC |
0,5~4,5VDC |
0,5~4,5 V radyo metriği |
|
Güç kaynağı |
12 ~ 30VDC, tipik değer: 24VDC |
10~30 V DC |
10~30VDC |
12~30VDC |
5 V DC |
5 V DC±%5 |
|
Kesinlik |
%0,25 FS(tip.) %0,5 FS(maks.) |
|||||
|
Uzun vadeli istikrar |
≤0.2%FS/yıl |
|||||
|
Çalışma Sıcaklığı |
-25℃~85℃ |
|||||
|
Saklama derecesi |
-40℃~125℃ |
|||||
|
Sıcaklık Telafisi |
-10℃~80℃ (Standart) |
|||||
|
Sıfırın sıcaklık katsayısı |
±0.1%FS/°C |
|||||
|
Açıklığın sıcaklık katsayısı |
±0.05%FS/°C |
|||||
|
Yalıtım direnci |
100MΩ@250VDC |
|||||
|
Orta uyumlu |
Su, gaz ve zayıf aşındırıcı sıvılar |
|||||
|
Kısa devre korumalı |
Evet |
|||||
|
Ters polarite koruması |
Evet |
|||||
|
elektronik bağlantı |
Packard 3 Pinli Konnektör; |
|||||
|
Basınç arayüzü |
M20x1.5, 1/8''NPT erkek, 1/4''NPT erkek/Dişi, G1/4'' erkek/dişi, 7/16''-20 UNF erkek/Dişi (Özelleştirilmiş) |
|||||
|
Basınç membranı malzemesi |
316L paslanmaz çelik |
|||||
|
Tepki süresi (%10~90%) |
≤10msn (%90 FS'ye yükselir) |
|||||
|
Titreşim Şoku |
10g/5~2kHz,eksenler X/Y/Z/20g yarım sinüs 11ms |
|||||
|
Su geçirmez |
IP65 |
|||||
|
Sertifika onayı |
CE Belgesi mevcuttur. |
|||||
|
EMC Standardı |
EN 61326-1:2013;EN 61326-2-3:2013 EN 61000-6-2:2005;EN61000-6-4:2007+A1 |
|||||
|
Ağırlık |
Net ağırlık yaklaşık 0.1KG, Tam Ambalaj ağırlığı yaklaşık 0.2KG'dir (2 Metre Kablo Dahil) |
|||||
Ortak kurulum yönteminin şematik diyagramı
Hizmetlerimiz ve Gücümüz
1.Ölçüm ortamı 304 paslanmaz çelik ve nitril kauçuk ile uyumlu olmalıdır.
2. Mümkünse, basınç transmiterinin elektrik bağlantısı mümkün olduğunca dikey olmalıdır.İç mekanlar ve kuru koşullar dışında kuru gaz basıncının ölçülmesi;
3. Ölçülen basınçlı kapta su veya Hava Çekici varsa, basınç iletici arayüzünün önüne bir tampon valf takılmalıdır.
4. Bir basınç pompasının çıkışının basıncını ölçmek için kullanıldığında, basınç vericisinin ön ucuna bir tampon valfi veya bir tampon dirseği eklenmelidir.
5. Boru hattına bir basınç vericisi takıldığında, ilk adım dişli bağlantı noktasındaki sıvıyı temizlemek ve basınç vericisini monte etmektir.İkinci adım, basınç etkisini önlemek için kurulumdan sonra valfi yavaşça açmaktır.
6. Bir dönüş borusuna bir basınç vericisi monte edildiğinde, dönüşte ve tercihen dönüş akışının aşağısında boru çapının en az 9 katı olmalıdır.
7.Ölçüm sisteminde bir motor bulunduğunda, motor gövdesi ve basınç aktarıcısı için güç kaynağının gövdesinin aynı potansiyelde olduğundan ve gövde ile Toprak arasındaki direncin 9'u geçmediğinden emin olun;
8.Ölçüm sisteminde bir dönüştürücü olduğunda, dönüştürücü tarafından kontrol edilen motorun kabuğu, basınç aktarıcısının güç kaynağının topraklama kablosuna bağlanmalıdır.
9.Basınç vericisinin basınç deliği tıkandığında, basınç deliğini taramak için keskin cihazın kullanılması yasaktır.10.Basınç vericisi sökülmeli ve basınç deliğinin tıkalı malzemeyi çözebilecek kısmı sıvıya daldırılmalıdır.Kullanıcının sıfırı kalibre etmesi gerekiyorsa veya tam aralık kalibrasyonu teknik çalışanlarımızın rehberliğinde olmalıdır, ayarlamak için vericiyi açmayın;
11.Basınç vericisi, çarpışmaya ve ezilmeye karşı savunmasız olmayan bir konuma kurulmalıdır;
12.Basınç vericilerinin iletim kabloları, diğer yüksek voltajlı veya yüksek voltajlı kablolarla aynı diş açma borusuna veya aynı kablo kanalına yerleştirilmemelidir;
13.Dorey alanına basınç aktarıcıları kurarken, yıldırımdan korunma cihazları kurduğunuzdan ve basınç aktarıcıları ile güç kaynağının kulağa güvenilir bir şekilde bağlandığından emin olun;
SSS
S: ODM ve OEM hizmetini kabul edebilir misiniz?
A: biz profesyonel tüm öğeler için OEM ve ODM hizmeti sunuyoruz.
S: numune alabilir miyim?
C: Evet, numuneleri mümkün olan en kısa sürede almanıza yardımcı olacak stoklarımızda malzemelerimiz var.
S: Mıknatısların kalitesi nasıl?
C: ISO, CE ve ROSH sertifikalarına sahibiz, şirketimizin sertifika testini size gönderebiliriz.
S: Fiyat nasıl?
A:Kalitenin en önemli olduğuna inandığımız için, makul bir şekilde yapabileceğimiz en kaliteli ultrasonik seviye sensörünü sağlayacağız.
fiyat.
S: Bana en kısa teslim süresini sağlayabilir misiniz?
C: Stoklarımızda malzeme var, gerçekten ihtiyacınız varsa, bize söyleyebilirsiniz ve sizi memnun etmek için elimizden gelenin en iyisini yapacağız.
S: Sensörlerimi nasıl alabilirim?/ Taşıma aracı nedir?
A. Biz ana teslimat mallarını ekspres ile: DHL, FedEx, UPS, TNT, vb veya göstergeye göre lojistik
S. Nasıl sipariş verilir?
C. Size en uygun radar seviye sensörlerini önermek ve doğru bir fiyat teklifi yapabilmek için lütfen sorgu yapacağınız zaman aşağıdaki bilgileri sağlayın ve satışlarımıza gönderin, teşekkürler!
1. Ortamınız nedir?Su, yağ veya diğerleri?
2. Seviye aralığı: 0-10 metre veya diğerleri?
3. Çıkış sinyali: 4-20mA, RS485 veya diğerleri?
